产品特点及用途
随着我国城市化进程的加快，城市轨道交通发展驶入了快车道。由于城市轨道交通大都采用地铁，地铁空间相对封闭，对消防安全提出了较高要求，同时南方阴雨潮湿，老鼠和白蚁等有害生物给电线电缆等电气设施的安全运行带来较大的隐患，因此城市轨道交通用电缆除了具备普通电缆的要求以外，还必须具备环保、低烟无卤、高阻燃、防水、防紫外线、防鼠蚁等特性。本产品具有低烟、无卤、防水、防鼠蚁、高阻燃等优异性能，属于环保型特种电缆、适用于轨道交通系统用交流35kV电力电缆，目前本产品已广泛用于地铁、机车等场所。
产品执行标准
GB/T 12706.3－2008
使用特性
1.系统标称电压：AC35kV，系统最高运行电压：AC40.5kV；
2.导体最高温度：导体长期允许的最高工作温度为90℃，短路时（最长持续时间不超过5秒），电缆导体的最高工作温度不超过250℃；
3.安装敷设温度：电缆安装敷设温度不低于0℃；
4.电缆允许弯曲半径：电缆最小弯曲半径为电缆外径的15倍。
基本型号及名称
|
型号 |
产品名称 |
|
FS/FYS-WDZA-YJY63 |
铜导体交联聚乙烯绝缘非磁性金属带铠装聚烯烃护套防水防鼠疫低烟无卤阻燃A类电力电缆 |
|
FS/FYS-WDZA-YJY73 |
铜导体交联聚乙烯绝缘非磁性金属丝铠装聚烯烃护套低烟无卤阻燃A类电力电缆 |
代号名称和含义
|
项目 |
代号 |
代号含义 |
|
特性 |
FS |
防水 |
|
FSY |
防鼠蚁 |
|
W |
无卤 |
|
D |
低烟 |
|
Z |
阻燃（A、B、C、D） |
|
绝缘 |
YJ |
交联聚乙烯绝缘 |
|
护套 |
Y |
热塑性聚烯烃护套 |
|
铠装 |
6 |
非磁性金属带 |
|
7 |
非磁性金属丝 |
|
外护套 |
3 |
聚烯烃护套 |
主要技术指标
|
性能项目 |
单位 |
技术指标 |
|
阻燃特性 |
|
符合GB/T 18380-2008规定的A类成束垂直燃烧试验 |
|
透光率 ≥ |
% |
60 |
|
PH值 ≥ |
|
4.3 |
|
导电率 ≤ |
us/mm |
10 |
|
透水试验 |
|
符合GB/T 12706.3-2008附录D的规定 |
|
防鼠蚁试验 |
|
符合JB/T 10696-2007的规定 |
|
90℃时tanδ≤ |
|
0.001 |
|
工频交流电压试验 |
kV/5min |
91 |

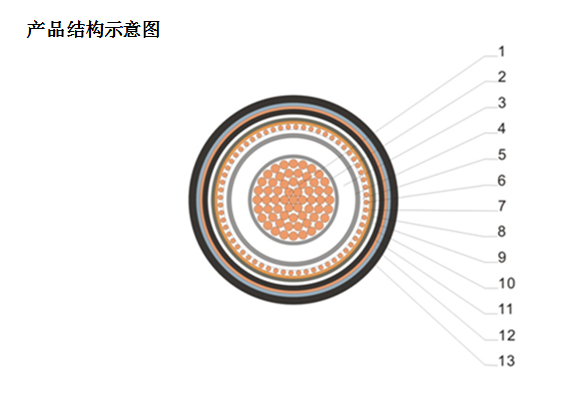

图中：
1、二类紧压铜导体 2、导体屏蔽 3、XLPE绝缘 4、绝缘屏蔽
5、半导电缓冲阻水带 6，7 金属屏蔽 8、绝缘阻水带 9、阻水层
10、无卤低烟阻燃聚烯烃内护套 11、非金属带铠装 12、高阻燃带 13、防蚁鼠无卤低烟阻燃聚烯烃外护套
基本电缆规格及结构参数
交联聚乙烯绝缘非磁性金属带铠装聚烯烃护套防水防鼠疫低烟无卤阻燃A类电力电缆
|
规格
mm2 |
导体近似外径mm |
绝缘
厚度mm |
护套厚度mm |
电缆近似外径mm |
电缆20℃时****导体直流电阻
Ω/km |
参考重量
kg/km |
电缆载流量A |
短路电流
(1S)
kA |
|
空气中40℃ |
土壤中25℃ |
|
1×95 |
11.6 |
10.5 |
2.5 |
49.5 |
0.193 |
3007 |
370 |
330 |
13.8 |
|
1×120 |
13.0 |
10.5 |
2.5 |
50.9 |
0.153 |
3318 |
420 |
375 |
17.4 |
|
1×150 |
14.6 |
10.5 |
2.6 |
52.7 |
0.124 |
3706 |
485 |
420 |
21.7 |
|
1×185 |
16.2 |
10.5 |
2.6 |
54.3 |
0.0991 |
4200 |
555 |
425 |
26.7 |
|
1×240 |
18.4 |
10.5 |
2.7 |
56.7 |
0.0754 |
4851 |
650 |
555 |
34.6 |
|
1×300 |
20.6 |
10.5 |
2.8 |
59.3 |
0.0601 |
5571 |
745 |
630 |
43.1 |
|
1×400 |
23.8 |
10.5 |
2.9 |
62.9 |
0.0470 |
6715 |
870 |
720 |
57.4 |
|
